HDMI显示屏定义:
高清多媒体接口（英语：High Definition Multimedia Interface，简称 ）是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。
HDMI可用于机顶盒、DVD播放机、个人计算机、电视游乐器、综合扩大机、数字音响与电视机等设备。HDMI可以同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。也叫HDMI接口, LVDS转HDMI 转接板，RGB转HDMI转接板, EDP转HDMI转接板；
HDMI显示屏的优势:
优势一: 支持音频
支持对新型无损压缩数字音频格式 如：Dolby TrueHD和DTS-HD Master Audio™
优势二: 更高的刷新率
更高的刷新率：在同样1920x1080分辨率的模式下，HDMI 1.3提供165Hz刷新率比双通道DVI接口的120Hz刷新率更高
优势三: 支持更高的分辨率
支持3840×2160 24Hz/25Hz/30Hz；4096×2160 24Hz分辨率。而双通道DVI接口只能支持到2560x1600分辨率
优势四: 传输速度快
HDMI 1.4版本以太网通道(HDMI Ethernet Channel，HEC)HDMI 1.4版数据线将增加一条数据通道，支持高速双向通讯。支持该功能的互连设备能够通过百兆以太网发送和接收数据，可满足任何基于IP的应用
| 尺寸 | 分辨率 | LCD P/N | HDMI主板 | 接口 |
|---|---|---|---|---|

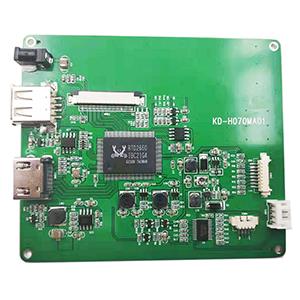

| 7.0 | 1024*600 | S070BWS45HG-DC84 | KD-H070MA01 V1.0 | LVDS 40PIN |
| 7.0 | 800*480 | S070SWV49EG | PCB-HDMI02 V1.0 | RGB 50PIN |
| 8.0 | 800*600 | S080QSV03EA-DC26 | PCB-HDMI02-800600 V1.0 | RGB 50PIN |
| 8.8 | 1280*320 | S088GWX08NB | KD-H088MA01A | LVDS 40PIN |
| 12.3 | 1920*720 | S123AWU01ES-DC10 | KD-123MA01A | LVDS 40PIN |
| 13.3 | 1920*1080 | S133MWU03HG-DC02 | PCB-HDMI01 V1.0 | EDP 30PIN |
| 11.6 | 1920*1080 | S116MFH02NP | PCB-HDMI01 V1.0 | EDP 30PIN |
| 15.6 | 1920*1080 | S156MWU01HS | PCB-HDMI01 V1.0 | EDP 30PIN |
| 8.0 | 1024*768 | S080QXG04EA | LVDS 40PIN | |
| 10.1 | 1024*600 | S101BWS07NG | RGB 50PIN | |
| 10.1 | 1280*800 | S101QWX21ES | LVDS 40PIN | |
| 12.1 | 1280*800 | S121TWX02ES | LVDS 30PIN |
以上产品清单，是公司现有的标准版HDMI显示屏, 支持定制（根据客户指定LCD定制HDMI板,定制HDMI板的尺寸接口等
